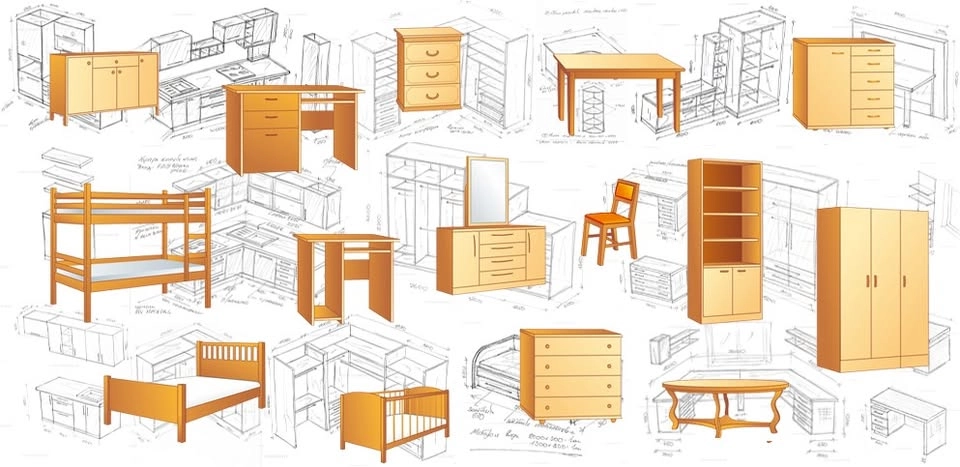

Un plano de carpintería es un dibujo técnico que representa de manera detallada las dimensiones, formas, materiales y procesos requeridos para la construcción de muebles y estructuras de madera.
Como cualquier otro plano, esta herramienta incorpora varios elementos clave cuyo conocimiento es esencial para su correcta interpretación y ejecución:
Elementos de un plano de carpintería
Un plano de carpintería completo y eficiente incluye:
Detalles de construcción
El plano ilustra las uniones entre diferentes elementos de madera (ensambles a caja y espiga, machihembrados, etc.), los materiales específicos que se utilizarán en cada parte del componente y los acabados superficiales requeridos (barniz, pintura, lacado, etc.).
Dimensiones y escalas
Cada elemento de madera se acota con precisión, indicando su longitud, anchura, altura y espesor.
Asimismo, la escala (relación proporcional entre las dimensiones del objeto real y su representación en el plano) debe estar indicada claramente en el plano, para que las dimensiones puedan interpretarse correctamente.
Símbolos y notaciones
Los planos de carpintería incluyen una simbología estandarizada para representar diversos elementos (tornillos, tipos de uniones, etc.) y notaciones específicas para indicar materiales, acabados y otras instrucciones relevantes, explicadas de forma concisa en su leyenda.
Especificaciones técnicas
Esta sección detalla las características técnicas de los materiales a utilizar, como el tipo de madera (pino, roble, nogal, etc.), su grado de calidad, los tratamientos requeridos (ignífugo, antihumedad, etc.) y cualquier otro requisito que deba cumplirse.
Además, se deben incluir las vistas necesarias (planta, elevaciones, secciones), para proporcionar una comprensión completa de la forma y la estructura del objeto desde diferentes perspectivas.
Esto da lugar a diversos tipos de planos de carpintería:
Tipos de planos de carpintería
1. Planos de planta
Son vistas aéreas del objeto, mostrando su disposición horizontal, las dimensiones de su base y la ubicación de los componentes en relación con un plano horizontal.
En el caso de un mueble, por ejemplo, un plano de planta mostraría la forma de la superficie superior y la ubicación de las patas o soportes.
Son útiles para entender cómo se integrará un mueble en un espacio determinado.
2. Planos de elevación
Son vistas frontales, laterales o traseras del objeto, mostrando su altura y la apariencia de sus diferentes caras. Proporcionan detalles sobre la forma vertical del objeto y la ubicación de elementos en sus superficies.
Por ejemplo, el plano de elevación frontal de un armario mostraría la altura total, el diseño de las puertas y la ubicación de los tiradores.
3. Planos de sección
Proporcionan una vista interna de un objeto (como si se hubiera cortado a lo largo de un plano específico) y cómo se unen sus diferentes componentes.
Estos planos son esenciales para comprender el ensamblaje y la construcción interna. Por ejemplo, un plano de sección de una junta de espiga y mortaja mostraría cómo encajan las dos piezas de madera internamente.
4. Planos de detalle
Se caracterizan por centrarse en un aspecto específico del objeto, que requiere una representación más detallada debido a su complejidad o importancia constructiva. Pueden mostrar el diseño de una moldura, el tipo de unión utilizada o el mecanismo de una bisagra.
Un ejemplo sencillo de esto, es un plano de detalle de la esquina de un marco de ventana mostrando la forma exacta del ensamblaje a inglete y el tipo de fijación utilizado.
La aplicación práctica de cada tipo de plano varía según la complejidad del proyecto.
Así, un proyecto sencillo podría requerir solamente planos de planta y elevación, mientras que un mueble con detalles intrincados o una estructura de madera compleja necesitarán planos de sección y detalle para garantizar una construcción precisa.
A nivel arquitectónico, el plano de carpintería se convierte en una herramienta clave para el diseño y la construcción:
Plano de carpintería y Arquitectura
En el contexto de la arquitectura, el plano de carpintería constituye un documento especializado que detalla la concepción y ejecución de todos los elementos de madera que forman parte de una edificación, desde puertas y ventanas hasta mobiliario empotrado y revestimientos.
Bajo esta perspectiva, su función trasciende la representación gráfica para convertirse en una hoja de ruta precisa que guía la construcción y moldea la estética final de un proyecto, asegurando el ajuste a las necesidades del diseño arquitectónico.
Para ello, se relaciona intrínsecamente con otros tipos de planos arquitectónicos, traduciendo las ideas conceptuales en instrucciones prácticas y precisas para la materialización de los elementos de madera en el proyecto.
Por ejemplo, en un plano de casa, la vista de planta puede indicar la ubicación de una puerta, pero el plano de carpintería especificará sus dimensiones exactas, el tipo de madera, el diseño de los herrajes, el sentido de apertura y los detalles de su marco y jamba.
De igual forma, las secciones constructivas generales pueden mostrar la estructura de un techo de madera, pero el plano de carpintería detalla el ensamblaje de las vigas, correas, el tipo de entablado y los acabados superficiales.
En ese sentido, mientras que el plano de planta ofrece una visión general de la distribución del espacio, el plano de carpintería profundiza en los detalles constructivos, para que cada elemento de madera se integre adecuadamente en el diseño general.
Esta interconexión es crucial para garantizar que la obra final cumpla con las expectativas estéticas y funcionales, ofreciendo grandes ventajas:
Relevancia del plano de carpintería en el diseño arquitectónico
Un plano de carpintería bien elaborado contribuye significativamente a:
1. Mantener una comunicación precisa
Un plano de carpintería proporciona una forma clara y precisa de comunicar las ideas y diseños entre los diferentes profesionales involucrados en el proyecto arquitectónico, minimizando la ambigüedad y facilitando la coordinación.
2. Realzar la estética de un espacio
Estéticamente, el plano de carpintería permite al arquitecto integrar la madera de manera armoniosa y coherente con otros materiales y estilos arquitectónicos, lo que puede realzar significativamente la calidad visual del proyecto.
3. Optimizar la planificación
Un plano de carpintería permite una planificación meticulosa del proyecto, pues los carpinteros pueden visualizar el resultado final antes de comenzar a trabajar, lo que les ayuda a organizar su tiempo, herramientas y recursos de forma eficiente.
Además, los planos permiten identificar posibles problemas o desafíos en las etapas iniciales, facilitando la toma de decisiones informadas y la implementación de soluciones adecuadas.
4. Estandarizar los procesos de construcción
Al seguir un diseño específico, se asegura que todos los elementos de una estructura sean consistentes en términos de dimensiones y acabados, mejorando la calidad del trabajo y con ello, acelerando el proceso de construcción.
Esto es importante en proyectos de gran escala, donde se requiere que múltiples carpinteros trabajen en diferentes partes de la misma estructura.
5. Documentar información
Los planos de carpintería son un medio de documentación valiosa para el mantenimiento y las futuras renovaciones de una estructura.
6. Facilitar la innovación
Los planos de carpintería no solo son herramientas de ejecución, sino que también pueden ser vehículos para la innovación. A través de la representación gráfica, los arquitectos pueden experimentar con diferentes formas, materiales y técnicas.
Esto permite la creación de diseños únicos y personalizados que pueden responder a las necesidades específicas de un cliente o a las características del entorno.
En los últimos años, la tecnología ha revolucionado la forma en que se crean estos planos:
Innovaciones en planos de carpintería
El campo de la creación de planos de carpintería ha experimentado una transformación significativa gracias a la incorporación de tecnologías digitales.
La implementación de softwares de Diseño Asistido por Computadora (CAD) ha reemplazado en gran medida los métodos tradicionales de dibujo a mano, ofreciendo mayor precisión, eficiencia y la posibilidad de realizar modificaciones de manera rápida y sencilla.
Más recientemente, la metodología Building Information Modeling (BIM) ha revolucionado la forma en que se conciben y ejecutan los proyectos de carpintería, al crear modelos tridimensionales inteligentes de la edificación, incluyendo todos los elementos de madera con sus especificaciones detalladas.
Esto facilita la detección temprana de posibles conflictos entre diferentes sistemas, la optimización de los materiales y la generación automática de planos de fabricación e instalación.
Además, estas tecnologías han mejorado la colaboración entre los diferentes actores de un proyecto, favoreciendo una comunicación más fluida y una mejor coordinación en la ejecución de los trabajos.
Sin duda alguna, el plano de carpintería es mucho más que un simple conjunto de dibujos; ya sea trazado a mano sobre papel o generado mediante un software, sigue siendo la pieza clave que transforma una visión en una tangible realidad de madera.
